Die Zeichnungsprüfung, die schwache Schubladen für schweres Kochgeschirr verhindert

Eine Schrankzeichnung kann eine saubere Nussbaum-Schubladenfront zeigen und dennoch die eigentliche strukturelle Frage unbeantwortet lassen. Schubladen-Unterschrank-Beschläge für schweres Kochgeschirr werden nicht einfach durch das Ankreuzen einer Auszugshinweisnotiz auf einem Beschlagsplan genehmigt. Der Grundriss, die Ansicht, der Schnitt, die Schubladenkastendetails, die Schrankseiten und die Montagehinweise müssen einen kompatiblen Lastpfad beschreiben.

Diese Unterscheidung ist wichtig, wenn eine breite Schublade gusseiserne Pfannen, Suppentöpfe, Bratpfannen, Deckel und anderes dichtes Kochgeschirr aufnehmen soll. Eine Komponente kann unter ihren dokumentierten Anwendungsbedingungen geeignet sein, dennoch kann die fertige Schublade durch einen ungestützten Boden, schwache Kastenverbindungen, übermäßige Spannweite, ungleichmäßige Belastung, schlecht befestigte Schrankseiten oder ungenaue Montage beeinträchtigt werden. Die nützliche Frage ist daher nicht „Ist das ein starker Auszug?“, sondern „Belegen die Zeichnungen, wie das gesamte Schubladensystem die vorgesehene Last trägt und überträgt?“

Kurze Antwort: Genehmigen Sie die Schublade erst, wenn der Kochgeschirrplan, die Schrankzeichnungen, die Beschlagsdokumente und die Montagehinweise übereinstimmen. Eine Lastangabe allein definiert nicht die Kapazität des fertigen Schranks.

Beginnen Sie die Prüfung mit dem Kochgeschirr, nicht mit dem Auszug

Der erste Prüfinput sollte das Kochgeschirr selbst sein. „Schwere Töpfe“ ist für einen Designer, Schrankhersteller oder Beschlaglieferanten zu vage, um es zu bewerten. Ein nützlicheres Lastenheft erfasst die Kochgeschirrtypen, ungefähren Außenmaße, Deckelaufbewahrung, Stapelpläne und welche Teile am häufigsten verwendet werden. Ziel ist es nicht, ohne Nachweis einen technischen Wert zu berechnen. Es soll gezeigt werden, was die Schublade aufnehmen muss und wo die Last wahrscheinlich liegt.

Wandeln Sie die Kochgeschirrliste in Zeichnungsvorgaben um

Legen Sie die Kochgeschirrliste neben den vorgeschlagenen Schubladengrundriss. Prüfen Sie, ob hohe Suppentöpfe die Schublade darüber frei lassen, ob Griffe Töpfe zu einer Seite drängen und ob Trennwände oder Deckelaufbewahrung nutzbare Breite verbrauchen. Wenn mehrere gusseiserne Teile in einer Zone gestapelt werden, markieren Sie diese Zone, anstatt anzunehmen, dass die Last gleichmäßig verteilt wird.

Diese Details beeinflussen mehr als die Innenorganisation. Sie können die bevorzugte Schubladenbreite, Kastentiefe, Bodenunterstützung, Auszugsanwendung und Schrankanordnung ändern. Sie helfen dem Projektteam auch zu entscheiden, ob eine große Schublade oder zwei schmalere Schubladen eine bessere Balance zwischen Zugänglichkeit und Lastverteilung bieten.

Markieren Sie, wo konzentrierte und ungleichmäßige Lasten auftreten können

Zeichnungen zeigen oft symmetrische Schränke, während die alltägliche Belastung selten symmetrisch ist. Eine große Bratpfanne kann auf einer Seite ruhen. Ein Stapel gusseiserner Pfannen kann aufgrund häufiger Nutzung vorne bleiben. Ein Suppentopf kann die gegenüberliegende hintere Ecke einnehmen. Das Markieren dieser Muster hilft Prüfern zu fragen, ob Schubladenkasten, Boden, Auszugspaar, Schrankseiten und Frontverstellung als System betrachtet wurden.

Dies ist auch der Moment, Unsicherheit zu identifizieren. Wenn das endgültige Kochgeschirrset noch nicht ausgewählt wurde, sollte die Zeichnungsgenehmigung festhalten, dass die Beschläge und die Schubladenkonstruktion vorbehaltlich des bestätigten Verwendungszwecks und der technischen Dokumentation des ausgewählten Lieferanten bleiben.

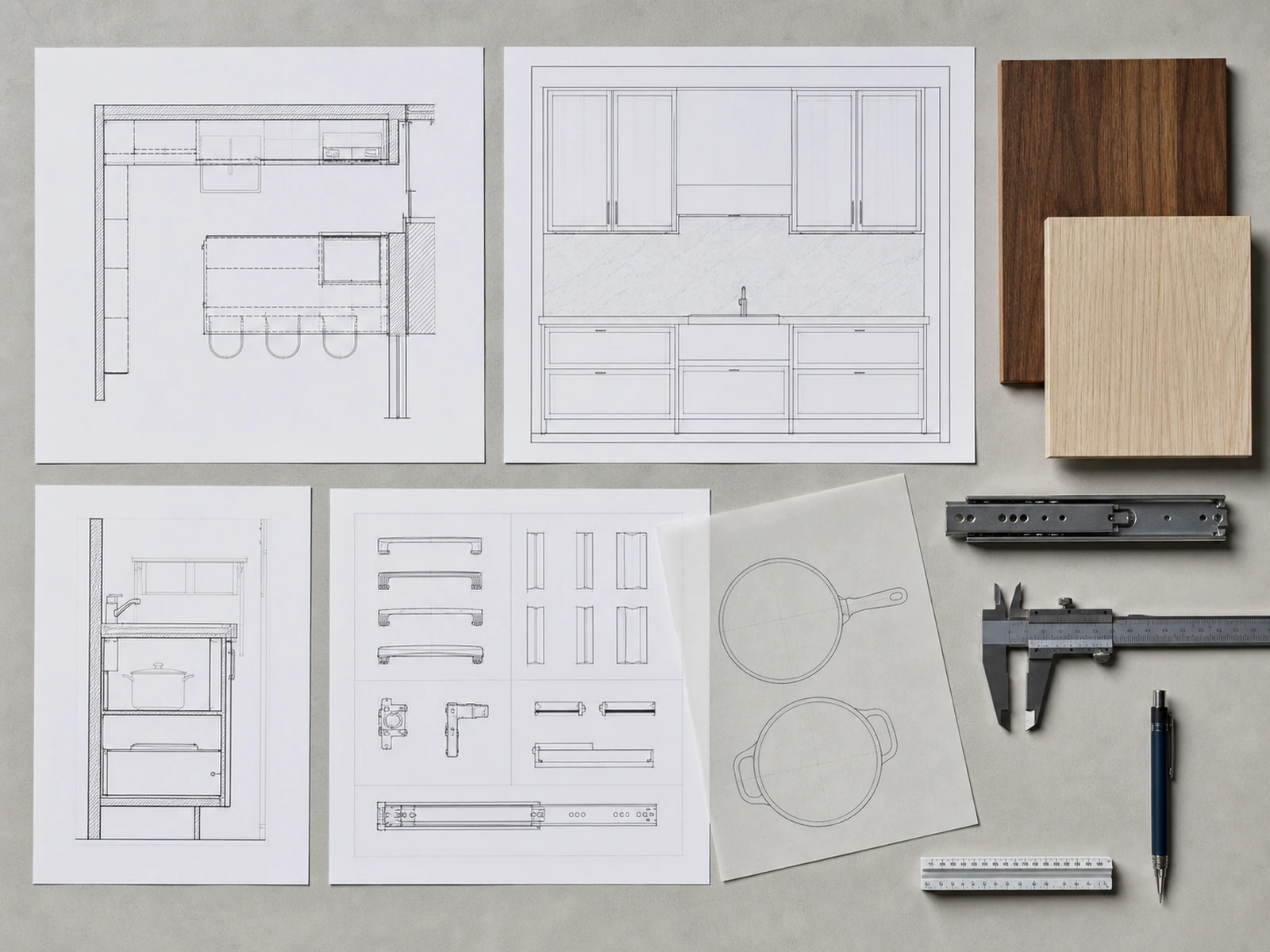

Prüfen Sie vier Dokumente als ein Schubladensystem

Keine einzelne Zeichnung enthält alle Antworten. Eine zuverlässige Prüfung vergleicht vier Quellen: den Grundriss und die Ansicht, den Schrankschnitt, den Beschlagsplan und die Montagehinweise. Aus diesem Grund muss eine Zeichnungsprüfung von Schubladen-Unterschrank-Beschlägen für schweres Kochgeschirr Dokumente vergleichen, anstatt eine isolierte Notiz zu genehmigen. Wenn diese Dokumente einander widersprechen – oder eines fehlt – kann die scheinbare Vollständigkeit des Zeichnungssatzes irreführend sein.

Grundriss und Ansicht: Layout, Breite und Zugang

Der Grundriss zeigt, wie der Schubladenunterschrank zu benachbarten Schränken, Geräten, Füllstücken, Ecken und Verkehrsflächen steht. Die Ansicht zeigt Schubladenfrontproportionen und die Anzahl der Aufbewahrungsebenen. Zusammen sollten sie die beabsichtigte Schubladenbreite und -position eindeutig machen.

Prüfen Sie sowohl den Zugang als auch das Erscheinungsbild. Eine breite, ununterbrochene Nussbaumfront kann eine ruhige Ansicht erzeugen, aber die innere Schublade muss dennoch ohne Konflikte öffnen, nutzbaren Zugang zu schwerem Kochgeschirr bieten und in das Schranklayout passen. Überprüfen Sie benachbarte Gerätegriffe, überstehende Arbeitsplatten, Wände und angrenzende Türen. Dies sind Projektbedingungen, keine Annahmen, die ein Beschlagsetikett auflösen kann.

Schnittzeichnung: Der Lastpfad hinter der Schubladenfront

Der Schnitt ist der Ort, an dem das verborgene System sichtbar werden sollte. Er sollte die Position des Schubladenbodens, die Kastenseiten, die Vorder- und Rückverbindungen, die Auszugsposition, die Abstände, die Schrankseitenkonstruktion und die Beziehung zwischen Schublade und Korpus vermitteln. Abhängig vom gewählten System können zusätzliche Details erforderlich sein; die relevante Lieferantendokumentation sollte diese definieren.

Ein dekoratives Finish beweist keine strukturelle Eignung. Nussbaumfurnier, Nussbaum-Optik-Paneele oder eine massiv wirkende Schubladenfront mögen die visuelle Sprache etablieren, aber die Kapazität hängt von der verborgenen Konstruktion und den Verbindungen ab. Die Schnittzeichnung muss daher auf Struktur geprüft werden, nicht nur auf Oberflächenkontinuität.

Beschlagsplan: Modell, Anwendungsbedingungen und Funktionen

Der Beschlagsplan sollte das ausgewählte System klar genug identifizieren, damit das Projektteam die korrekten technischen Dokumente einsehen kann. Ein allgemeiner Hinweis wie „schwere Soft-Close-Auszüge“ ist keine vollständige Spezifikation. Die Prüfung benötigt möglicherweise den Hersteller, die System- oder Modellreferenz, den Auszugstyp, die anwendbaren Schubladenabmessungen, die Befestigungsanforderungen, kompatible Komponenten und die Bedingungen, die mit einer veröffentlichten Bewertung verbunden sind.

Übertragen Sie keine Bewertung von einer Konfiguration auf eine andere ohne Bestätigung. Veröffentlichte Informationen können von der angegebenen Länge, der Installationsmethode, den Schubladenabmessungen, dem Komponentensatz oder den Testbedingungen abhängen. Die Schrankzeichnung und das Beschlagsdokument sollten dieselbe Anwendung beschreiben.

Montagehinweise: Befestigung, Ausrichtung und Justage

Selbst ein koordiniertes Design kann schlecht funktionieren, wenn der Schrank nicht waagerecht ist, das Auszugspaar nicht parallel ist, der Korpus nicht rechtwinklig ist oder die Befestigungspunkte nicht zum gewählten System passen. Montagehinweise sollten die relevanten Anforderungen an Befestigung, Ausrichtung, Justage und Endkontrolle angeben, ohne die Anweisungen des Beschlagherstellers zu ersetzen.

Bei kundenspezifischen Überseeprojekten muss auch die Verantwortlichkeit klar sein. Das Werk kann den Schrank vorbereiten und Komponenten vormontieren, während die Montage vor Ort, das Nivellieren, die Wand- oder Bodenbefestigung und die endgültige Frontjustierung lokal erfolgen. Der Zeichnungssatz sollte diese Übergaben sichtbar machen, damit eine ungelöste Baustellenaufgabe nicht mit einer abgeschlossenen Werksspezifikation verwechselt wird.

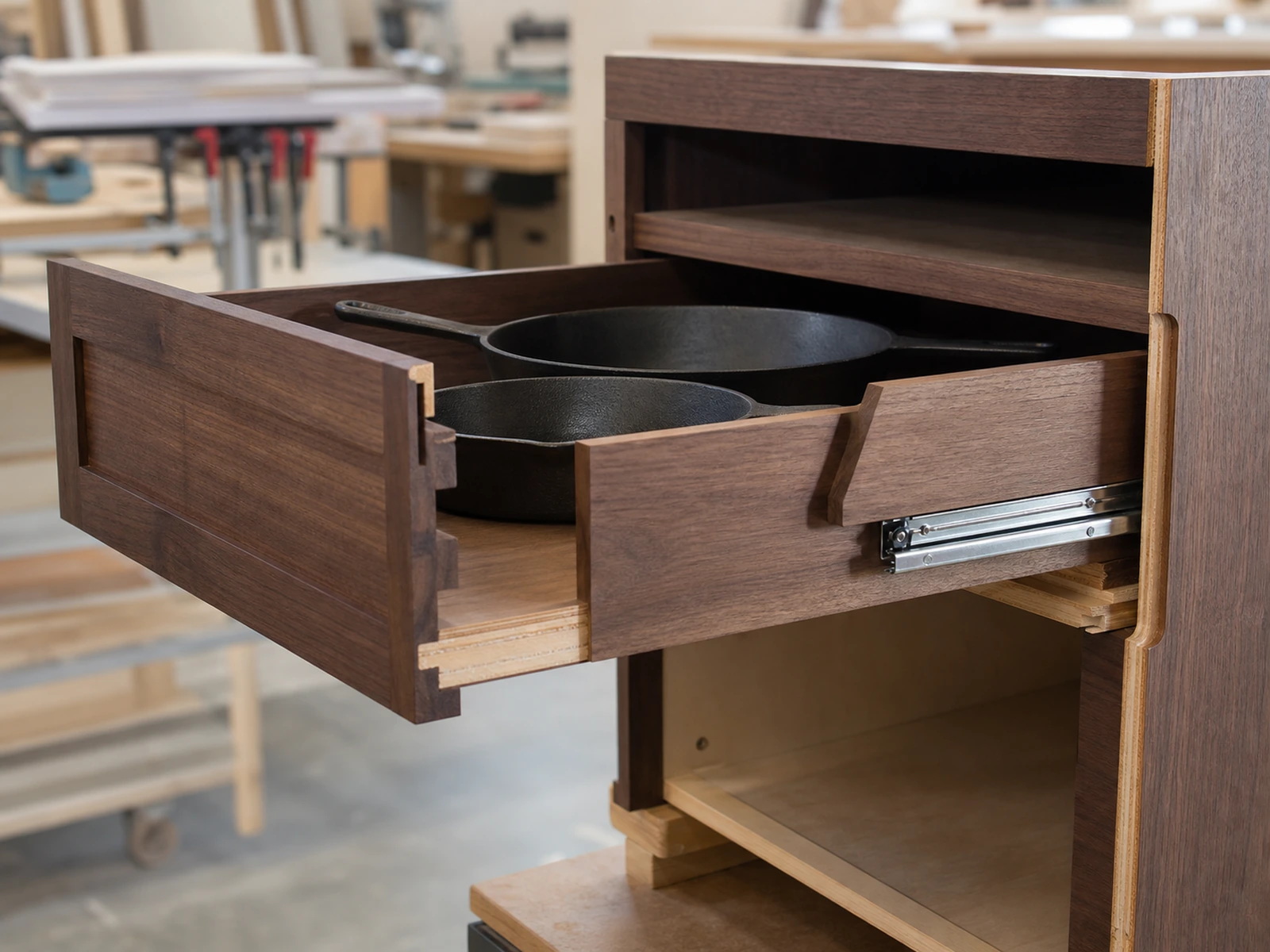

Verfolgen Sie den Lastpfad auf der Schnittzeichnung

Die Schnittprüfung wird nützlicher, wenn der Prüfer einen kontinuierlichen Pfad verfolgt. Beginnen Sie beim Kochgeschirr, bewegen Sie sich durch den Schubladenboden und -kasten, fahren Sie mit den Auszugsanschlüssen fort, dann zu den Schrankseiten und zum festen Korpus. Ziel ist es nicht, allein aus der Zeichnung eine Kapazität zu erklären. Es soll bestätigt werden, dass jeder Übergabepunkt dargestellt und mit einer definierten Konstruktions- oder Beschlagsanforderung verknüpft ist.

Schubladenboden und Kastenverbindungen

Der Schubladenboden spannt zwischen Stützelementen und überträgt Last in den Kasten. Sein Material, seine Dicke, seine Stützmethode und seine Verbindung zu den Seiten, der Vorder- und Rückseite sind projektspezifische Fakten. Wenn sie nicht gezeigt oder referenziert werden, kann ein Prüfer nicht annehmen, dass eine Auszugswahl die fehlenden Informationen kompensiert.

Der Kasten muss auch unter Nutzung rechtwinklig bleiben. Verbindungsdetails sind wichtig, weil Kochgeschirr platziert, bewegt und manchmal konzentriert wird, anstatt als perfekt gleichmäßige Last gehalten zu werden. Die relevante Zeichnung sollte das genehmigte Schubladenkastensystem zeigen oder referenzieren, anstatt die Konstruktion einem undefinierten „Standard“ zu überlassen.

Auszüge, Schrankseiten und Korpusbefestigung

Das Schienenpaar überträgt die Last vom Schubkasten auf den Korpus. Die Korpusseiten leiten sie dann in den Rumpf und seine Stützen weiter. Überprüfen Sie die Schienenposition, die kompatible Befestigungsmethode, die Korpusseitenkonstruktion sowie alle Verstärkungs- oder Montagekomponenten, die das ausgewählte System erfordert.

Betrachten Sie abschließend den Schubkastenboden selbst. Ein nicht korrekt gestützter, ausgerichteter, rechtwinkliger und befestigter Korpus kann Bewegungen oder Fehlstellungen verursachen. Das Projektteam sollte die für die tatsächliche Baustelle geltenden Anforderungen an Korpus und Beschläge befolgen, anstatt sich auf eine allgemeine Zusage eines reibungslosen Betriebs zu verlassen.

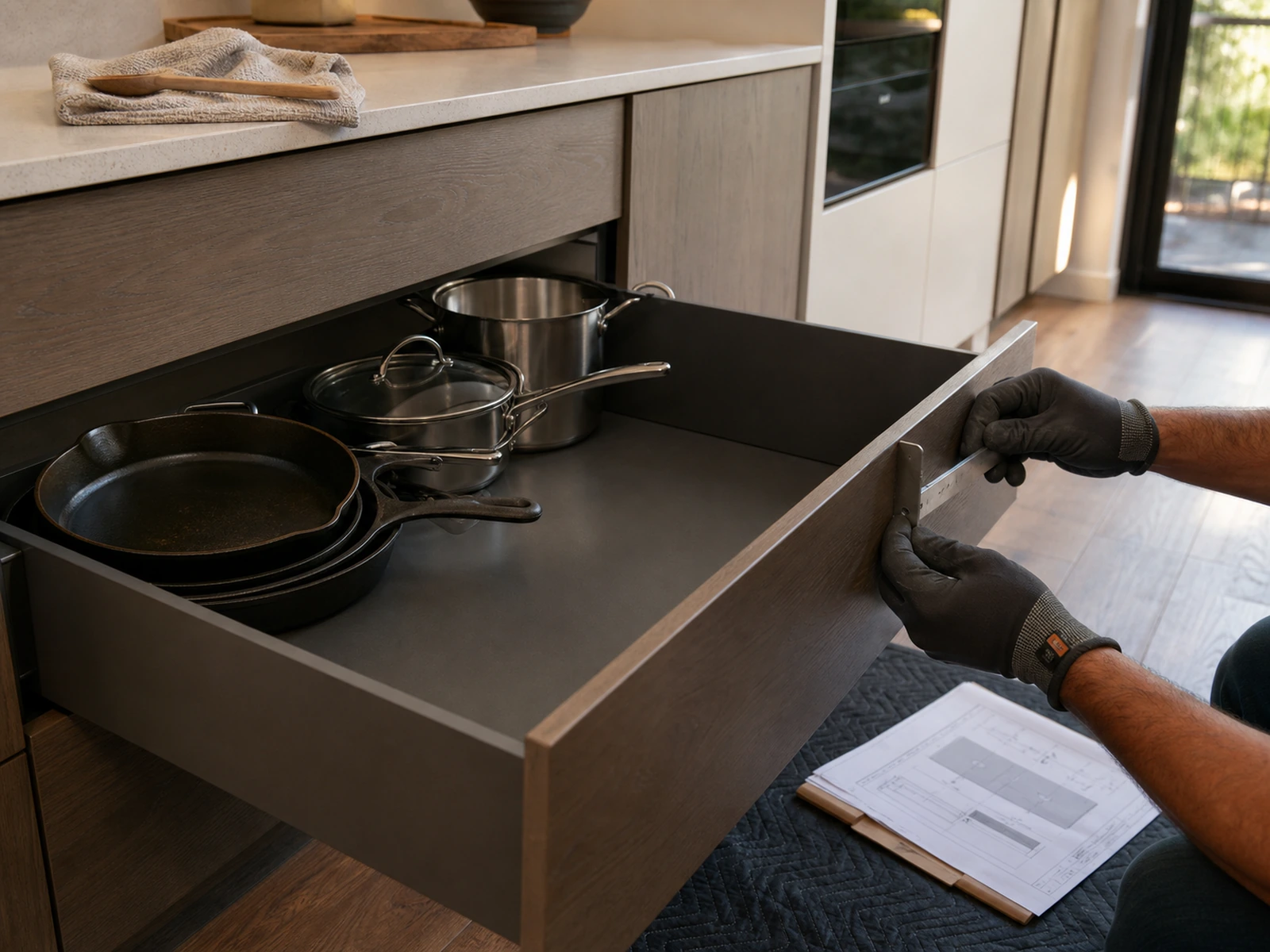

Breite und ungleichmäßige Belastung prüfen, bevor ein breiter Schubkasten freigegeben wird

Ein breiter Schubkasten kann hervorragenden Zugang und eine saubere Korpusansicht bieten, aber die Breite verändert die Überprüfung. Eine größere Spannweite kann unterschiedliche Anforderungen an Schubkastenboden und Kasten stellen. Sie kann auch Rechtwinkligkeit, Schienenparallelität, Frontausrichtung und ungleichmäßige Belastung deutlicher machen. Das bedeutet nicht, dass jeder breite Schubkasten ungeeignet ist; es bedeutet, dass die Breite im Gesamtsystem bewertet werden muss.

Ein breiter Schubkasten oder zwei schmalere Schubkästen?

Die Wahl sollte vom Kochgeschirrsatz, der Korpusanordnung, der ausgewählten Beschlagsdokumentation, der Kastenkonstruktion und der gewünschten Benutzererfahrung bestimmt werden. Ein breiter Schubkasten kann große Töpfe zusammenhalten und optische Unterbrechungen reduzieren. Zwei schmalere Schubkästen können Kochgeschirrgruppen trennen und die Belastung anders verteilen, führen aber zu einer Korpusunterteilung und verändern die Frontanordnung.

Bitten Sie das Projektteam, beide Optionen zu zeigen, wenn die Antwort nicht offensichtlich ist. Vergleichen Sie den nutzbaren Innenraum, die Pfannenstielausrichtung, den Zugang, Unterteiler, die Lastkonzentration, die Korpuskonstruktion und die relevanten Beschlagsanwendungsgrenzen. Eine Zeichnungsprüfung ist gerade deshalb wertvoll, weil sie diese Entscheidung vor der Produktion offenlegt, wenn die Anordnung noch koordiniert werden kann.

Zugangsfunktionen von der Tragfähigkeit trennen

Vollauszug kann den Zugang zu Kochgeschirr im hinteren Bereich des Schubkastens verbessern. Soft-Close kann die Schließbewegung kontrollieren. Verstellung kann helfen, die Schubkastenfront und die Laufspiele während der Montage auszurichten. Diese Funktionen können alle wünschenswert sein, beantworten aber andere Fragen als die Tragfähigkeit.

Bei der Überprüfung von Unterschrank-Beschlägen für schweres Kochgeschirrhalten Sie jede Anforderung in einer eigenen Zeile des Plans: lastbezogene Anwendungsbedingungen, Auszug, Schließfunktion, Verstellung, kompatible Schubkastenabmessungen und Befestigungsanforderungen. Dies verhindert, dass eine Komfortfunktion mit einem strukturellen Nachweis verwechselt wird.

Eine produktspezifische Referenz finden Sie im Nussbaum-Unterschrank-Küchenschrank mit Schwerlastschubkästen. Seine Korpusrolle ist definiert, während endgültige Beschläge und lastbezogene Angaben weiterhin vom ausgewählten Gesamtsystem und den genehmigten Zeichnungen abhängen.

Eine Tabelle zur Zeichnungsprüfung vor der Produktion verwenden

Die folgende Tabelle ist ein Koordinierungswerkzeug, kein Ersatz für die Projektplanung oder Lieferantenanweisungen. Ihr Zweck ist es, fehlende Informationen sichtbar zu machen, bevor der Korpus für die Produktion freigegeben wird.

Prüfpunkt	Wo prüfen	Was die Freigabe bestätigen sollte
Kochgeschirrsatz und Platzierung	Benutzervorgabe und Schubkastenplan	Die vorgesehenen Töpfe, Pfannen, Deckel, Stapelung, Zugang und wahrscheinliche konzentrierte Zonen sind bekannt.
Schubkastenanordnung und -breite	Grundriss und Ansicht	Die Schubkastenposition, Frontanordnung, angrenzende Abstände und die Entscheidung ein breiter versus zwei schmalere sind koordiniert.
Schubkastenboden und Kasten	Schnitt und Konstruktionsdetail	Das genehmigte Kastensystem, die Bodenunterstützung und die Verbindungsmethode sind für das Projekt identifiziert.
Schienen und Komponenten	Beschlagsplan und Lieferantendokumente	Das spezifizierte System, Funktionen, Abmessungen, Befestigungsmethode, kompatible Teile und Bewertungsbedingungen beziehen sich auf dieselbe Anwendung.
Korpusseiten und Rumpf	Schnitt und Korpusvorgabe	Schienenmontage und Lastübertragung in den Korpus werden durch die ausgewählte Konstruktion unterstützt.
Montage und Einstellung	Montagehinweise	Nivellierung, Rechtwinkligkeit, parallele Ausrichtung, Befestigung, Justierung und Verantwortung für die Baustellenprüfungen sind festgelegt.
Endgültige Bestätigung	Genehmigter Zeichnungssatz	Zeichnungen, Beschlagdokumente und Montagehinweise tragen konsistente Referenzen und Revisionsstände.

Herstellerhinweis: Wenn eine Zeichnung, ein Plan oder ein technisches Dokument das tatsächliche System noch nicht identifiziert hat, markieren Sie das Element als ausstehend. Ersetzen Sie fehlende Projektdaten nicht durch eine allgemeine Lastangabe.

Häufig gestellte Fragen

Welcher Schubladenbeschlag eignet sich für schwere Töpfe und Pfannen?

Geeigneter Beschlag ist ein dokumentiertes System, das den vorgesehenen Schubladenabmessungen, dem Kastenaufbau, der Befestigungsmethode, den Funktionen und der Nutzung von Kochgeschirr entspricht. Wählen Sie ihn nicht allein anhand eines Lastetiketts aus. Fragen Sie die Schrank- und Beschlaglieferanten, um die vollständige Anwendung zu bestätigen und die relevanten technischen Dokumente zu identifizieren.

Sind extra breite Küchenschubladen für gusseisernes Kochgeschirr geeignet?

Sie können es sein, aber die Breite ist nur ein Teil der Entscheidung. Die Verteilung des Kochgeschirrs, der Schubladenboden und -kasten, das gewählte Führungssystem, der Schrankaufbau und die Einbaubedingungen spielen alle eine Rolle. Vergleichen Sie eine breite Schublade mit zwei schmaleren, wenn Spannweite oder konzentrierte Belastung ein Problem darstellen.

Erhöht Soft Close die Tragfähigkeit einer Schublade?

Soft Close steuert den Schließvorgang; es ist kein Ersatz für eine dokumentierte lastbezogene Spezifikation. Betrachten Sie es getrennt von den Anwendungsbedingungen der Führung, dem Schubladenaufbau, der Schrankbefestigung und der Montage.

Welche Zeichnungen sollten vor der Produktion geprüft werden?

Überprüfen Sie den Schrankplan und die Ansicht, einen Schnitt, der den Schubladen- und Korpusaufbau zeigt, den Beschlagplan mit identifizierbaren Systemreferenzen und die geltenden Montagehinweise. Der Revisionsstand und die Referenzen sollten in allen Dokumenten übereinstimmen.

Zeichnungen und Beschläge in dieselbe Freigabe einbeziehen

Eine Schublade für schweres Kochgeschirr ist auf dem Papier am stärksten, wenn der Papierweg vollständig ist: Das Benutzerpflichtenheft beschreibt, was gelagert wird, der Plan und die Ansicht definieren das Layout, der Schnitt zeigt den Lastpfad, der Beschlagplan identifiziert das anzuwendende System, und die Montagehinweise erklären, wie Ausrichtung und Befestigung abgeschlossen werden. Dies ist der zuverlässigste Weg, um Schubladen-Unterschrank-Beschläge für schweres Kochgeschirr zu überprüfen, ohne ein allgemeines Etikett in ein projektspezifisches Versprechen zu verwandeln.

Wenn Ihr Projektteam einen maßgefertigten Schubladenunterschrank aus Walnuss oder einen anderen Schrank zur Aufbewahrung von Kochgeschirr vorbereitet, stellen Sie vor der endgültigen Freigabe die Kochgeschirrliste, die angestrebten Schubladenabmessungen, den aktuellen Zeichnungsrevisionsstand, die ausgewählten Beschlagdokumente und die Einbaubedingungen vor Ort zusammen. Sunrise Furnishing kann diese Eingaben im Rahmen der Schrankdesign-Koordination prüfen, während die endgültige Spezifikation an das bestätigte Projekt, das Beschlagsystem und die Montageanforderungen gebunden bleibt.
